全自动电光分析天平-使用说明介绍

1.全自动电光分析天平的构造原理及使用  (1)天平梁
是天平的主要部件,在梁的中下方装有细长而垂直的指针,梁的中间和等距离的两端装有三个玛瑙三棱体刀,中间三棱体刀口向下,称为支点刀,两端三棱体刀口向上,称为承重刀,三个刀口的棱边完全平行且位于同一水平面上。梁的两边装有两个平衡螺丝,用来调整梁的平衡位置(也即调节零点)。 (2)吊耳和称盘
两个承重刀上各挂一吊耳,吊耳的上钩挂着称盘,在称盘和吊耳之间装有空气阻尼器。空气阻尼器的内筒比外筒略小,两圆筒间有均匀的空隙,内筒能自由地上下移动。当天平启动时,利用筒内空气的阻力产生阻尼作用,使天平很快达到平衡。 (3)开关旋钮(升降枢)和盘托
升降枢:用于启动和关闭天平。启动时,顺时针旋转开关旋钮,带动升降枢,控制与其连接的托叶下降,天平梁放下,刀口与刀承相承接,天平处于工作状态。关闭时,逆时针旋转开关旋钮,使托叶升起,天平梁被托起,刀口与刀承脱离,天平处于关闭状态。
盘托:安在称盘下方的底板上,受开关旋钮控制。关闭时,盘托支持着称盘,防止称盘摆动,保护刀口。 (4)机械加码装置
环码分别挂在码钩上。称量时,转动指数盘旋钮将砝码加到承受架上。环码的质量可以直接在砝码指数盘上读出。指数盘有三个,砝码的质量范围分别为10-990mg,1-9g,10-190g。 (5)光学读数装置
固定在支柱的前方。称量时,固定在天平指针上微分标尺的平衡位置,可以通过光学系统放大投影到光屏上。标尺上的读数直接表示10mg以下的质量,每一大格代表1mg,每一小格代表0.1mg。 从投影屏上可直接读出0.1-10mg以内的数值。 (6)天平箱
能保证天平在稳定气流中称量,并能防尘、防潮。天平箱的前门一般在清理或修理天平时使用,左右两侧的门分别供取放样品和砝码用。箱座下装有三个支脚,后面的一个支脚固定不动,前面的两个支脚可以上下调节,通过观察天平内的水平仪,使天平调节到水平状态。 分析天平使用规则
天平室要保持干燥清洁。进入天平室后,对照天平号坐在自己需用的天平前,按下述方法进行操作: (1)掀开防尘罩 叠放在天平箱上方。检查天平是否正常:天平是否水平;称盘是否洁净,否则,用软毛刷小心清扫;指数盘是否在“000”位;环码有无脱落;吊耳是否错位等。
(2)调节零点 接通电源,轻轻顺时针旋转升降枢,启动天平,光屏上标尺停稳后,其中央的黑线若与标尺中的“0”线重合,即为零点(天平空载时平衡点)。如不在零点,差距小时,可调节微动调节杆,移动屏的位置,调至零点;如差距大时,关闭天平,调节横梁上的平衡螺丝,再开启天平,反复调节,直至零点。
(3)称量  零点调好后,关闭天平。把称量物放在右盘中央,关闭右门;根据粗称的称量物的质量,转动相应指数盘旋钮将砝码加到承受架上,然后将天平升降枢半打开,观察标尺移动方向(标尺迅速往哪边跑,哪边就重),以判断所加砝码是否合适并确定如何调整。当调整到两边相关的质量小于1g时,再依次调整100mg组和10mg组环码,按照“减半加减码”的顺序加减砝码,可迅速找到物体的质量范围。调节环码至10mg以后,完全启动天平,准备读数。 称量过程中必须注意以下事项:
a.称量未知物的质量时,一般要在台秤上粗称。这样既可以加快称量速度,又可保护分析天平的刀口。b.加减砝码的顺序是:由大到小,折半加入。在取、放称量物或加减砝码时(包括环码),必须关闭天平。启动开关旋钮时,一定要缓慢均匀,避免天平剧烈摆动,以保护天平刀口不受损伤。
c.称量物必须放在称盘中央,避免称盘左右摆动。不能称量过冷或过热的物体,以免引起空气对流,使称量的结果不准确。称取具有腐蚀性、易挥发性物体时,必须放在密闭容器内称量。 d.同一实验中,所有的称量要使用同一架天平,以减少称量的系统误差。 e.天平称量不能超过最大载重,以免损坏天平。
f..在使用机械加码旋钮时,要轻轻逐格旋转,避免环码脱落。
(4)读数  砝码+环码的质量+标尺读数(均以克计)=被称物质量。天平平衡后,关闭天平门,待标尺在投影屏上停稳后再读数,并及时记录在记录本上。读数完毕,应立即关闭天平。
(5)复原  称量完毕,取出被称物放到指定位置,指数盘退回到“000”位,关闭侧门,盖上防尘罩。登记,教师签字,凳子放回原处,再离开天平室。
1、旋动开关使用使,必须缓慢均匀地启闭,过快时会使刀刃损坏,同时由于过剧晃动造成计量误差。    2、在每次称量时,都应将天平关闭,绝对不能在天平开启时增减砝码,或在秤盘中放置被称物。    3、称量时应先适当地估计添加砝码,然后开启天平,观察指针偏移放向后,再增减砝码,重新开启天平至投影屏中出现静止到10mg内的读数为止。
4、被称物在10mg以下时,可在投影屏上直接读出。
5、天平室内温度应保持在20±2℃,避免阳光晒射及涡流侵袭或单面受冷受热,框罩内应放置硅矾干燥剂。不得使用酸性液作干燥剂。
6、被称物体应放在秤盘中央,不得超过天平最大称量。
7、对过于冷热且含有挥发性及腐蚀性的物体不可放入天平内称量。
8、天平使用完毕后,应将制动器关闭和砝码指数盘旋至零位,并将天平用套子罩上。
9、当整个天平要搬动时,必须将横梁、左右秤盘、环形砝码、吊耳等零件小心取下,放入盒内。其他零件不可随意拆下。
1.慢慢旋动升降枢钮,开启天平,观察指针的摆动范围,如指针摆动偏向一边,可调节天平梁上零点调节螺丝。
2.将要称量的物质从左门放入左盘中央,按先在托盘天平上称得的初称质量用镊子夹取适当砝码从右门放入右盘中央,用左手慢慢半升升降枢钮(因天平两边质量相差太大时,全升升降枢钮可能会引起吊耳脱落。损坏刀刃),视指针偏离情况由大到小添减砝码。待克组砝码试好后,再加游码调节。在加游码调节天平平衡过程中,右门必须关闭,这时可以将升降枢钮全部升起,待指针摆动停止后,要使标牌上所指刻度在零点或附近。
1.使用前先观察天平顶部横梁后的气泡是否位于圆圈中央以检查天平是否水平。若不在圈中央,则需要调节天平两只前脚(左右脚)下的旋钮使气泡位于圆圈中央。 2.检查天平横梁两端的吊耳是否挂好。 3.检查砝码指数盘是否都位于零位。
4.打开天平开关旋钮,调节天平底部的拨杆使游标位于0位。 5.0点调好后,先用粗天平估秤盛放物质的容器的量。
6.将估称过的容器放入左侧秤盘中央,在右秤盘中央再将估秤量用分析天平砝码放入,然后缓慢半开天平,观察屏幕指示显示是否位于可读刻度范围内。若不在可读范围内可增减环码。注意增减砝码必须在天平关闭时进行。然后记录容器的质量。如容器精确称量为5.78231克,若需秤15.2348克物质,则使右盘中的砝码及环码总重量为5.78231+15.2348=21.01711。
7.在天平关闭期间给左盘容器添加物质后,打开天平开关旋钮,观察指针是否位于21.01711刻度处。注意添加减少物质或砝码时,应在天平关闭时进行。 8.称量取下物品及砝码环码刻度为0.
分析天平的使用及维护  分析天平的使用及维护关键词: 分析天平                                    TG328A(B)型天平不等臂性误差的调整 TG328A(B)型天平在使用过程中,由于受到环境条件影响,常常会造成天平两臂的不等。在采用直接衡量时,不等臂性误差将被带到衡量结果中去,使测量结果失真。按下述方法将准确、快速消除天平不等臂性误差所造成的影响。  一、首先检查出不等臂性误差的大小  1选择天平最大载荷的两个对等砝码,采用交换平均值法来确定其误差的大小。  2根据不等臂性误差的大小来确定调整方式。  3方式确定后,根据计算调整量一步步进行调整。  二、不等臂性误差较大时的调整  一台天平臂差过大,是指指针指示的偏差超出刻度标牌外无法读数时的调整,调整前准备一个二等10mg标准砝码(注:如加上10mg砝码时从天平标牌中仍然无法读数时,应采用平移刀盒法),并设定该10mg砝码为0,因TG328A(B)型天平实际分度值为01mg,天平可读分度为0至100,所以在实际操作中可设定0=100分度,调整时,先将两个对等200g砝码分别放入被测天平左右盘中(这时空秤平衡位置L0=0),开启天平后若指针指示偏出刻度标牌外时,将10mg砝码放入较轻的秤盘中,开启天平读数,此时将读取的数值加0除2,即得出天平不等臂性误差的调整量,然后根据调整量进行调整,调整时将左、右盘两个200g砝码取下,在空秤时调整不等臂性误差。  如:一台TG328A型天平,最大秤量200g,分度值01mg,测得空载平衡位置L0=0分度,假设最大等量载荷时的平衡位置Lp=-150分度(此时在标牌上已无法读数),则在较轻的盘中加入10mg砝码0,这时可以从标牌上读到的平衡位置为-50分度,即左臂长(增长右臂),在空载下调整,可按Yp=-(0+Lp)÷2式计算出应调量(注:0的正负号与所读取数值符号相同),则:Yp=-(-100-50)÷2=75分度。在空载载荷下,调整臂差(增长右臂)使平衡位置移至75分度处,则不等臂性误差消除。  三、不等臂性误差较小时的调整  对于一台天平不等臂性误差较小时(具微分标牌的天平在准确读取分度值内),也可通过上式计算出应调量,根据上述方法进行调整(这时对TG328A型天平可视为0=0)。 TG328A万分之一天平操作规程1.检查:水平、电源、干燥剂。2.调节零点平衡,连续2次指针游移不得超过2格。3.校正:左盘加10mg砝码,指针应在98-102格范围内。4.称量:将样品放入盘中央,由大到小依次用砝码平衡。取出样品,切勿将样品散落在天平内。5.恢复零点平衡,关闭天平。6.关闭电源。7.填写使用记录。注意:1.使用前仔细阅读说明书。2.使用过程中应保持天平室的清洁,勿使样品洒落入天平室内。3.使用完毕要如实填写使用记录。
调整天平水平将游码骑在标尺0上,开启天平,是否在左右1分度内,若不是,调整两边螺丝记录停点,如10.1复原,再次确认停点,看看天平是否稳定.如10.2开始称了,加砝码、片码、游码,由大到小,折中截取(如大于0.5g小于1.0g,再加0.3g,)记录停点,如10.5,反正在左右一个格子内,都算平衡,这样可以准确到1mg
如果要估算0.1mg,加1mg游码,还要测出了当时的感量。(这个不详细说了)其余自己补充

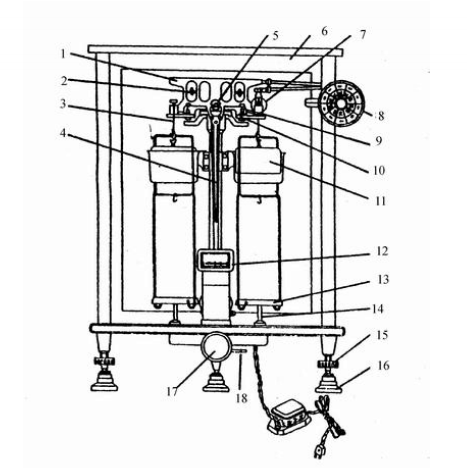

图6 半机械加码电光分析天平
1横梁 2平衡螺丝 3吊耳 4指针 5支点刀  6框罩 7圈码 8指数盘 9承重刀 10支架 11阻尼内筒 12投影屏 13称盘 14盘托 15螺旋脚 16垫脚 17开关旋钮(升降枢) 18微动调节杆
天平横梁是天平的主要部件,用铜合金制成。横梁上装有三个三棱形的玛瑙刀,其中一个在中间,刀口向下,称为点支刀;另两个等距离地分别安装在横梁两端,刀口向上,称为承重刀。三个刀口的棱边完全平行,并处于同一水平面上。玛瑙刀口锋利程度直接影响天平灵敏程度,帮应特别注意保护刀口。在不使用或加减物体和加减砝码时,必须利用升降旋钮将天平横梁托起,使玛瑙刀口和平板脱开。
为了提高称量速度,在两个称盘上方装有空气阻尼器(由铝制圆筒形套盒组成)。外盒固定在天平支柱上,内盒比外盒略小,套入外盒中,倒覆悬挂在吊耳下面,两盒间隙均匀,没有磨擦。当启动天平时,内盒能自由地上下移动,利用盒内的空气阻力产生阻尼作用,以减少横梁停摆时间,从而迅速静止,提高工效。

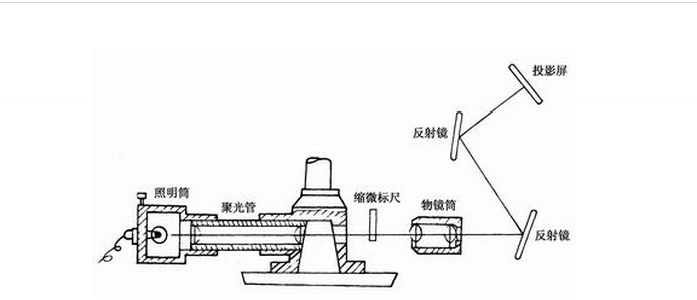

电光天平的另一重要部件是光学投影读数装置,如图7。

光源发出的光经聚光管聚光后,照在指针下端的透明缩微标尺上,再经过放大镜筒(物镜筒)放大,由反射镜反射到投影屏光屏,
可清晰方便地读出10mg以下的数值。
每台天平另附有一盒配套的砝码,1g以上砝码用不锈钢制成,按固定位置有规则地装在里面。10~990mg用圈码,圈码悬挂在天平的右上方,通过转动指数盘来加减圈码。 (二)称量方法与操作步骤
分析天平称量一般采用直接称量法或递减称量法。前者用于称取不吸水、在空气中性质稳定的试样。称量时将试样放在已知质量的干净且干燥的容器中,一次称取一定量的试样。后者多用于称取易吸水,易氧化或易与CO2反应的物质。称量前先将较多的试样装入称量瓶中,准确称量,然后倒出一部分试样后再称量,两次称量的质量之差即为倾出的试样质量。此外,递减法也适用于连续称取几份试样。
半机械加码电光分析天平是精密仪器,称量时应仔细认真,具体操作步骤如下: 1.称量前检查(三查一调)
将天平防尘罩取下,折叠整齐放在天平盒顶部。
查:天平是否水平,如不水平可通过转动天平盒下方、左右两个螺旋脚调平。 查:指数盘是否在“0.00”处,圈码是否挂好,砝码盒内砝码、镊子是否齐全。 查:天平横梁、吊耳位置是否正常;两盘是否干净,不然需用小毛刷清扫。
调:零点调节。接通电源,旋动升降旋钮慢慢开启天平,这时可看到缩微标尺的投影在光屏上移动,当投影稳定后,如光屏上的标与投影(标尺)上的0刻度不重合,偏离较小时,可拨动天平底板下面的微动调节杆,移动光屏的位置,使其重合,这时零点即调好(若偏离较大,调屏不能解决,则需先适当调节天平横梁上左边的平衡螺丝,再用微动调节杆调好)。 2.称量
分析天平只有经称前检查和调零后才可使用。其加码原则为:先大后小,折半添加。
(1)成克砝码的确定:打开天平左侧门,将被称物放在天平左盘中心,关闭天平左侧门。打开天平右侧门,将其在托盘天平上粗称数相当的成克的砝码用镊子夹取放在天平右盘中心,以克为单位的砝码一般即可确定。
(2)克以内砝码的确定:克以内的需加圈码,即通过转动指数盘的外圈和内圈完成。
①指数盘外圈(100~900mg)的确定:首先转动外层指数盘,先加500mg,半开旋钮,如光屏上标尺迅速左移,表示所加砝码轻了,关上升降旋旋。改加800mg,如光屏上标尺右移,表示所加砝码重了,关上升降旋钮。改加600mg,如光屏上标尺左移,表示所加砝码轻了,关上升降旋钮。改加700mg,如光屏上标尺右移,表示所加砝码重了。这表明所加砝码的质量就在600¬700mg。将外层指数盘拨回600mg,此时外圈即确定。
②指数盘内圈(10~90mg)的确定:再转动内层指数盘,先加50mg,如光屏上标尺右移,表示的加砝码重了,关上升降旋钮。改加30mg,如光屏上标尺左移,表示所加砝码轻了,关上升降旋钮。改加40mg,如光屏上标尺左移,表示所加砝码轻了。这表明所加砝码的质量应在 40~50mg,此时内圈即确定。
③光屏读数(10mg以内)的确定:内圈确定后,将升降旋钮缓缓全开,此时光屏上标尺移动缓慢,待光屏上标尺稳定后即可从光屏上读出10mg以内的数值(标尺上1小格为0.1mg,不足1小格时采用“四舍五入”)。

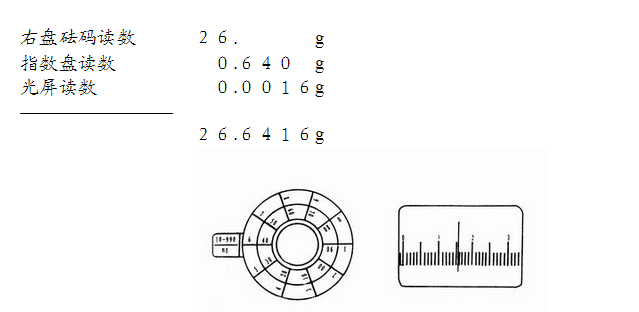

(3)质量的确定:如右盘放置砝码为26g,光屏上标尺稳定后指数盘和光屏上如图8所示,则该被称量物的质量是:

即:被称物的质量=砝码的质量+圈码的质量+光屏上所示的质量 记录完被称物的质量后,再核对一次,关上升降旋钮。 3.清理
称量完毕后,将被称物取出,砝码放回砝码盒中原来的位置上,关好边门,将圈码指数盘恢复到“0.00”位置,切断电源,套好防尘罩。
全机械加码电光分析天平的称量方法,除克以上砝码由另一指数盘加减外,其余操作与半机械加码电光分析天平相同。
(三)分析天平的使用规则
(1)天平盒内应保持清洁,视情况随时更换干燥剂(变色硅胶)。
(2)称量前应检查天平是否正常,是否处于水平位置,并调整水平及零点。
(3)使用天平时要特别注意保护玛瑙刀口。起落升降旋钮应缓慢,不得使天平剧烈振动。取放物体、加减砝码和圈码都必须关闭升降旋钮,把天平横梁托起,以免损坏刀口。
(4)天平的前门不得随意打开,它主要供装卸、调试和维修用。称量时取放物体、加减砝码只能打开左、右边门。称量物和砝码要放在天平盘的中央,以防天平盘摆动。化学试剂和试样不得直接放在盘上,必须盛在干净的容器中称量。
(5)取放砝码必须用镊子夹取,严禁用手拿取以免沾污。砝码由大到小逐一取放在天平盘上,用完后要及时放回盒内。不准借用其他天平的砝码。加减圈码时应慢慢旋转圈码指数盘,防止圈码跳落、变位。 (6)称量数据及时写在记录本上,不能随意记在纸条或其他地方,以免失落。 (7)天平载荷绝不允许超过其最大(200g),同一次实验中应使用同一台天平。
(8)称量完毕后应关闭天平,取出被称物和砝码,关好天平门还原指数盘、切断电源、罩上防尘罩。
